折叠道闸

1. 01

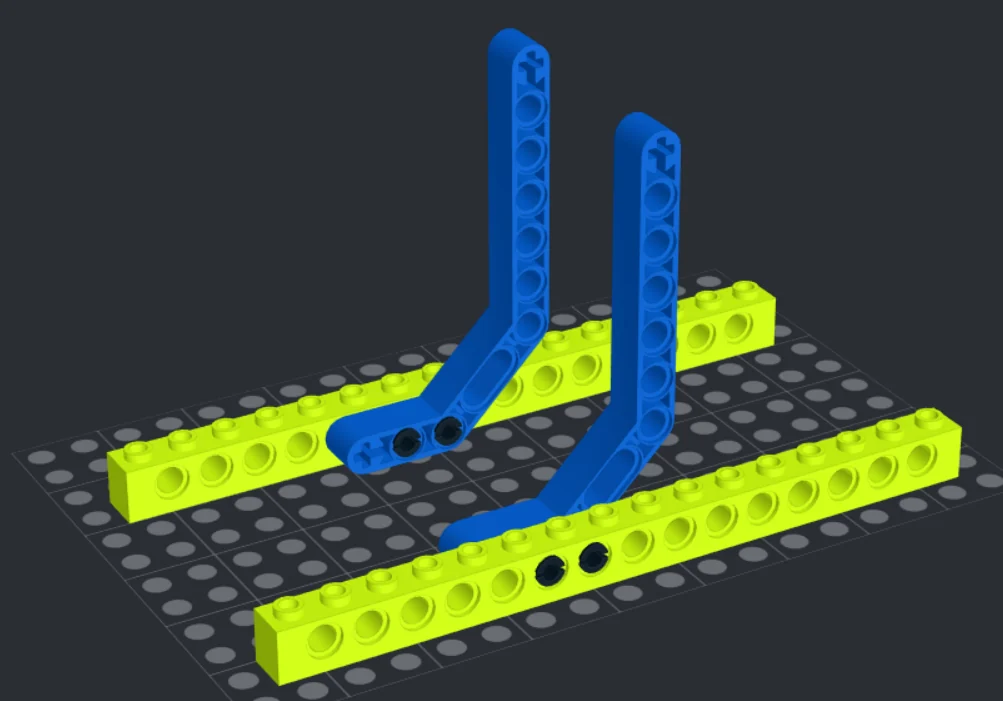

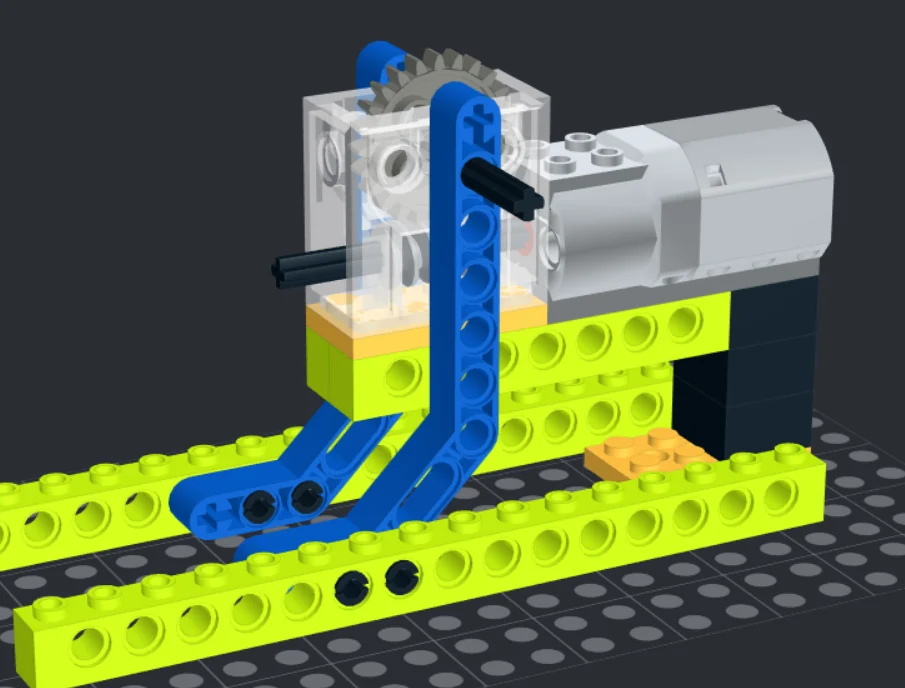

   搭建底座，将马达和蜗杆可靠固定。

2. 02

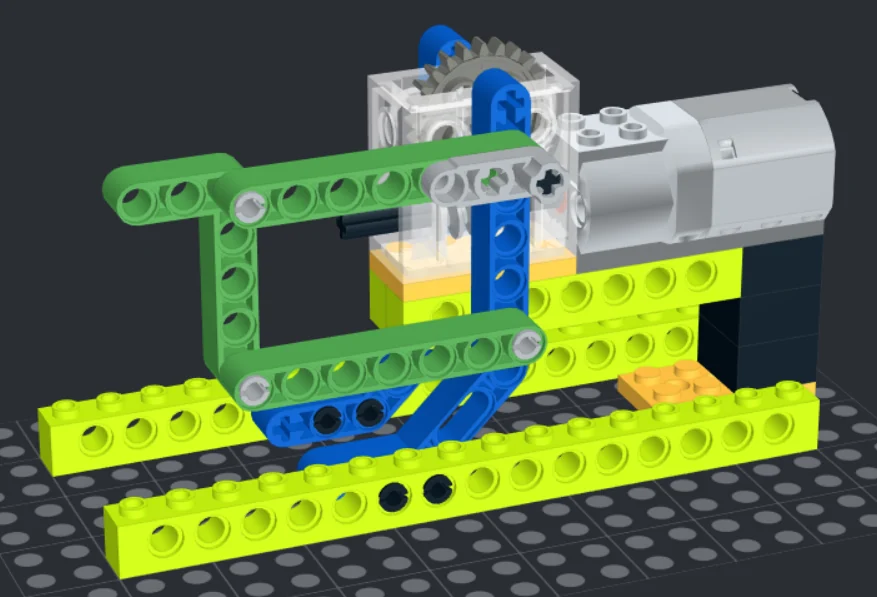

   用活动销搭出可变形的四边形框架。

3. 03

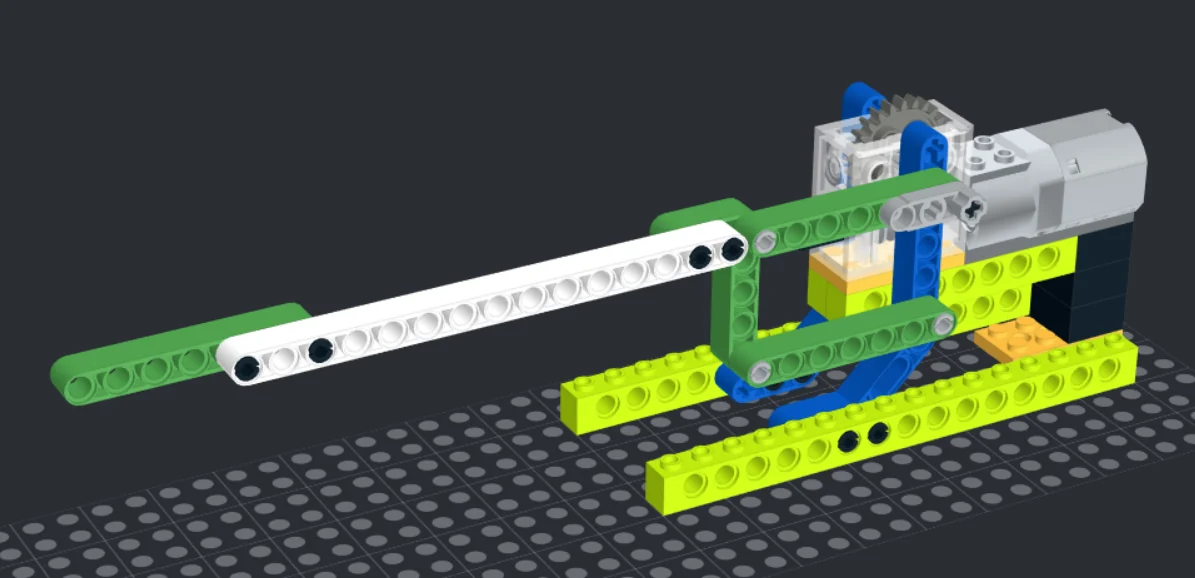

   把较长的栏杆接到框架，左右两侧保持对称。

4. 04

   手动抬放检查横梁是否碰撞，再短时驱动蜗杆。

5. 05

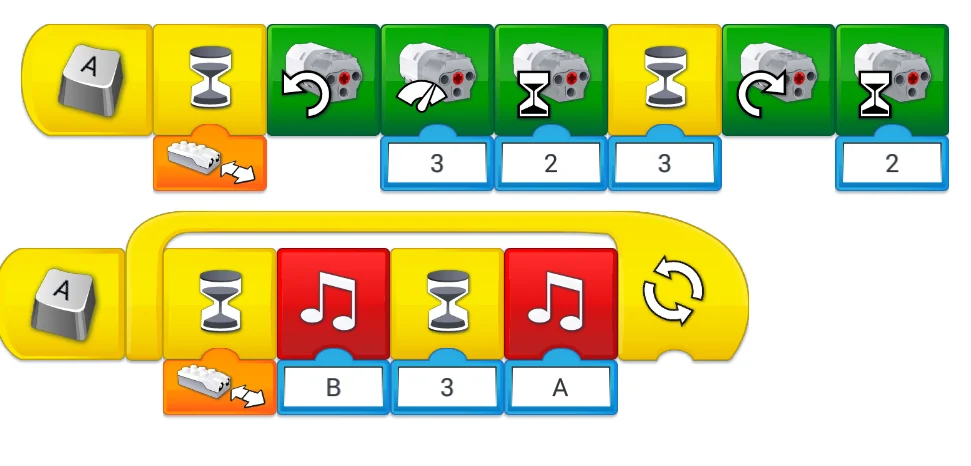

   为传感器靠近时开闸、离开后关闸设计动作顺序。

图片用于观察模型和零件连接；除非课程文字明确说明，图片排列不代表严格的搭建步骤。点开图片可查看大图。
