颜色分拣机

1. 01

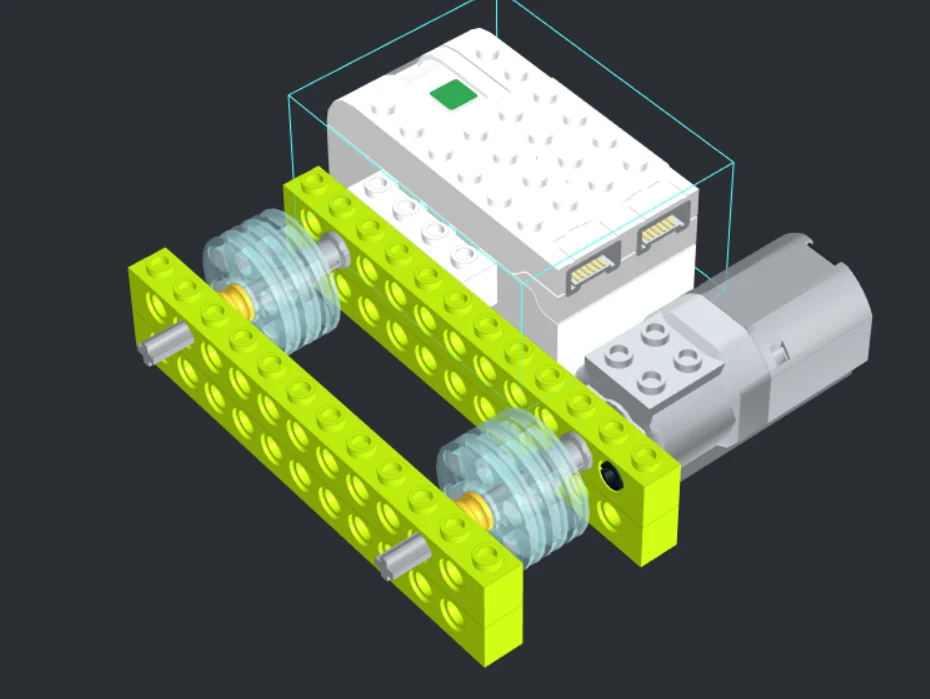

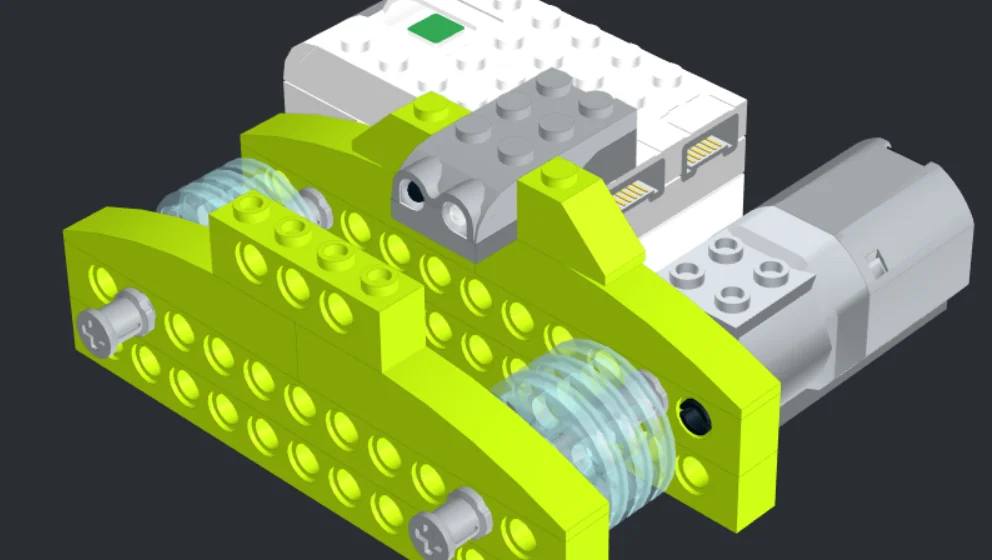

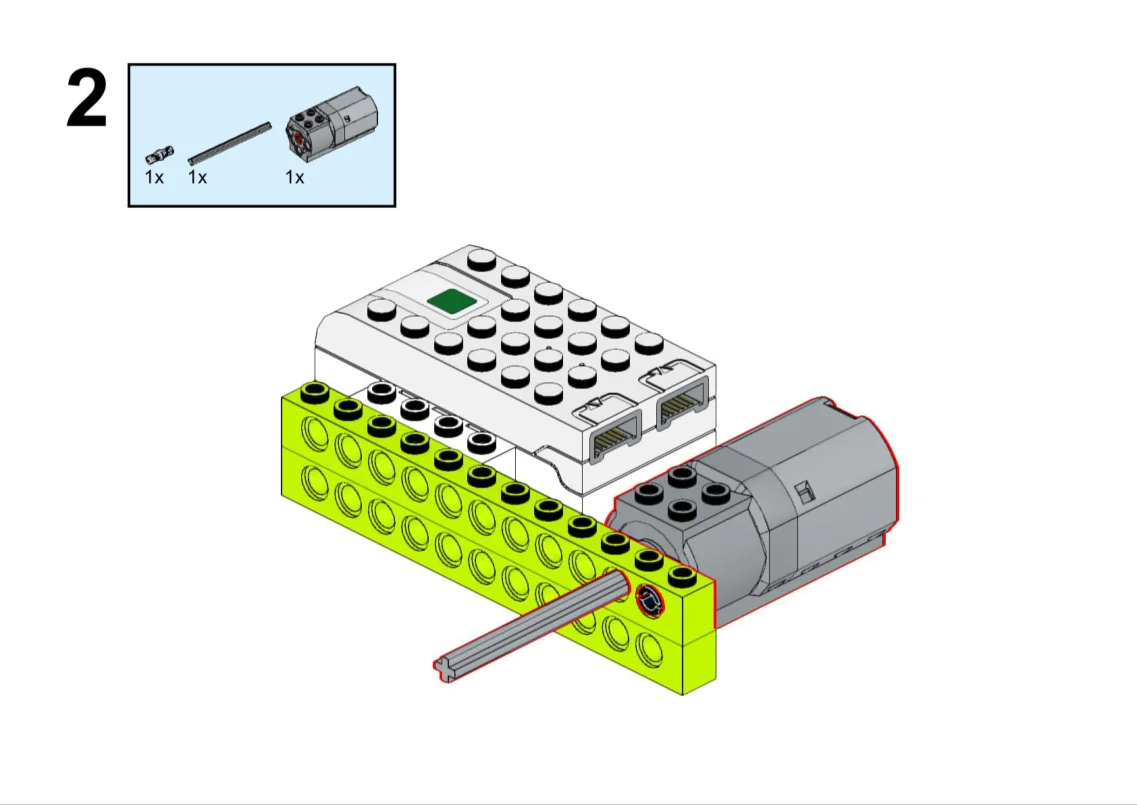

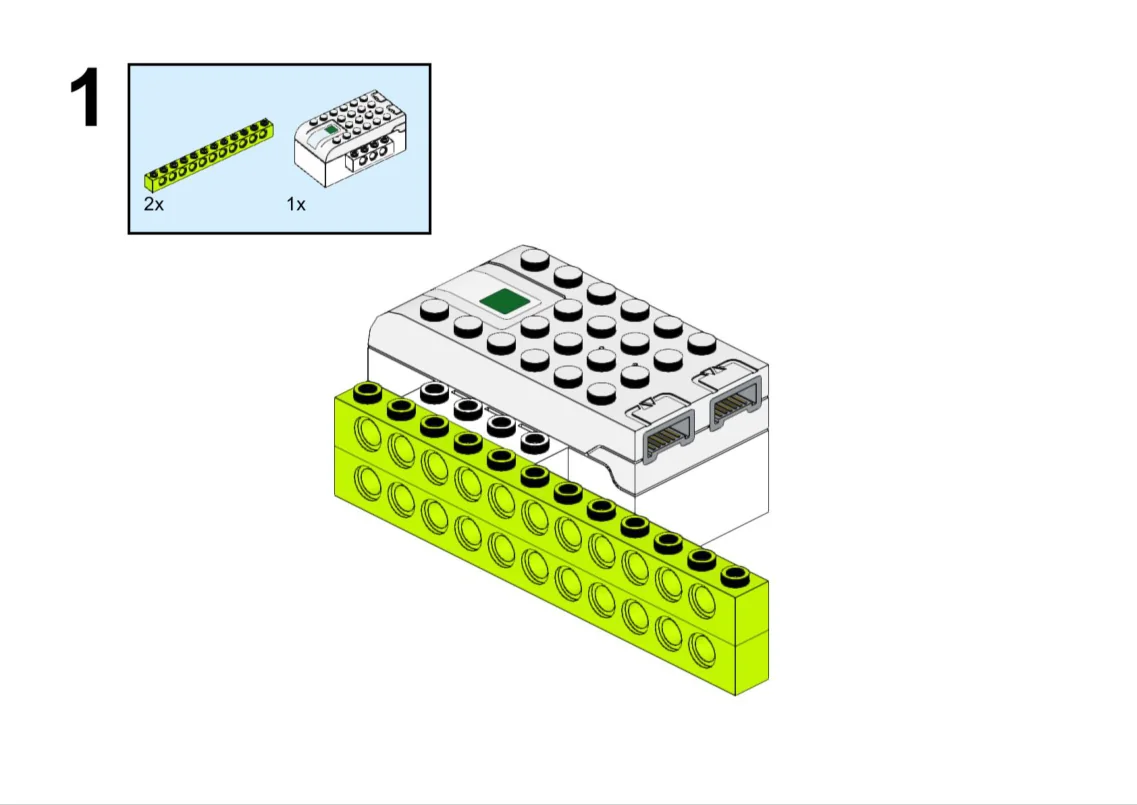

   固定集线器、马达和转轴，让底座在运行时保持稳定。

2. 02

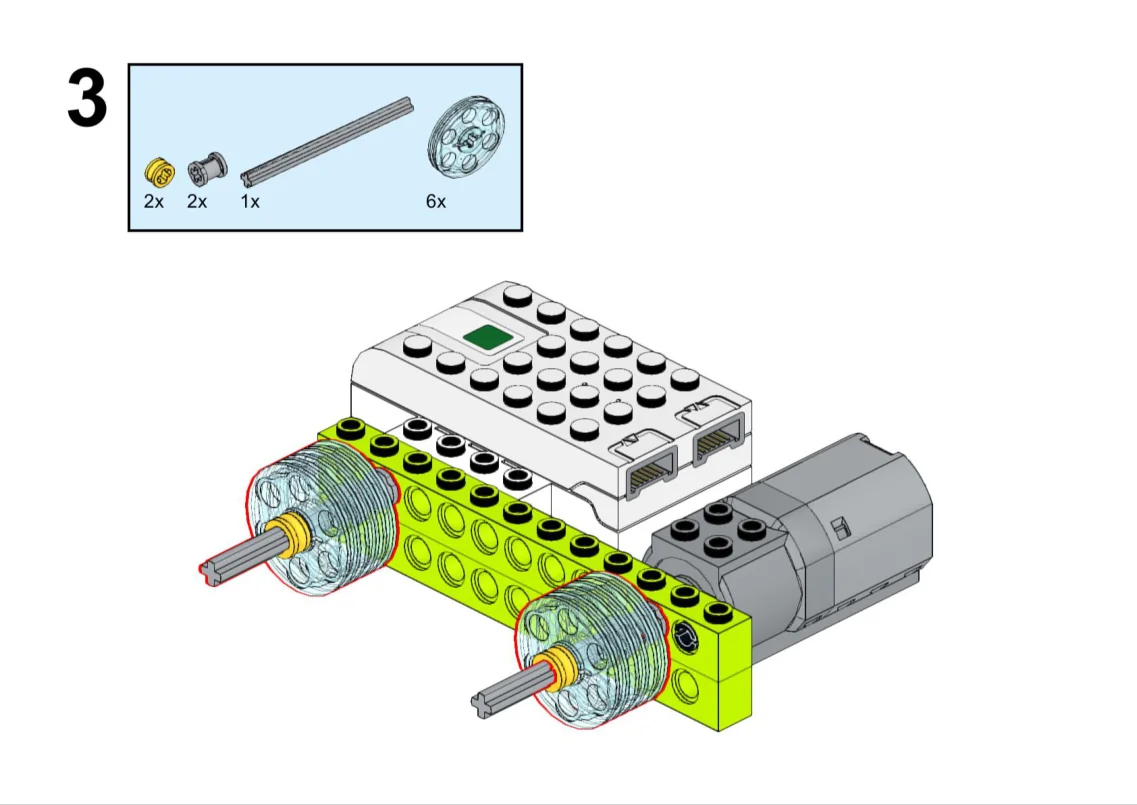

   按搭建图纸安装滑轮与黄色皮筋，手动检查皮筋是否打滑。

3. 03

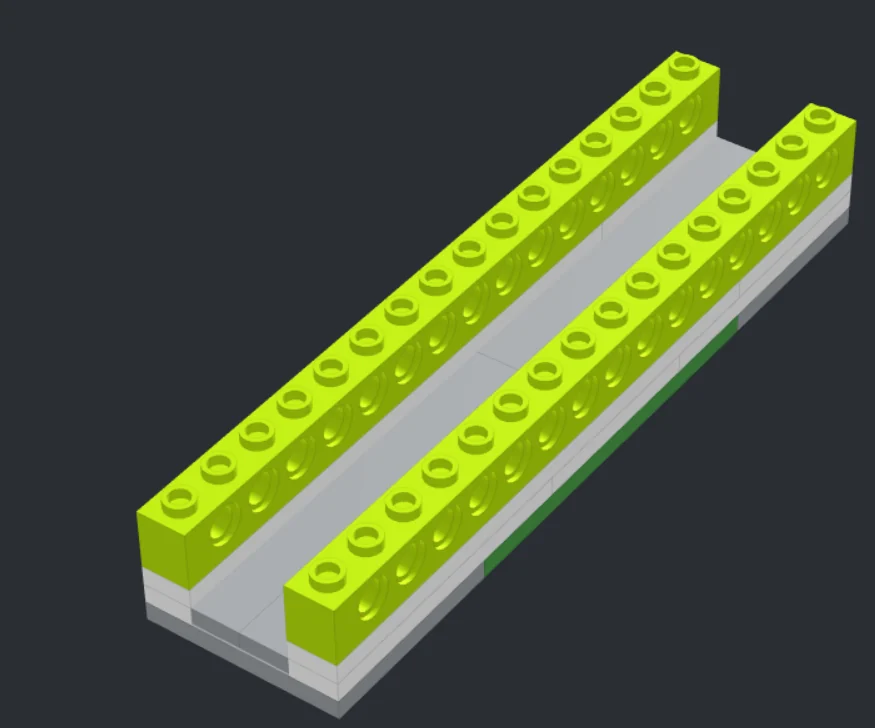

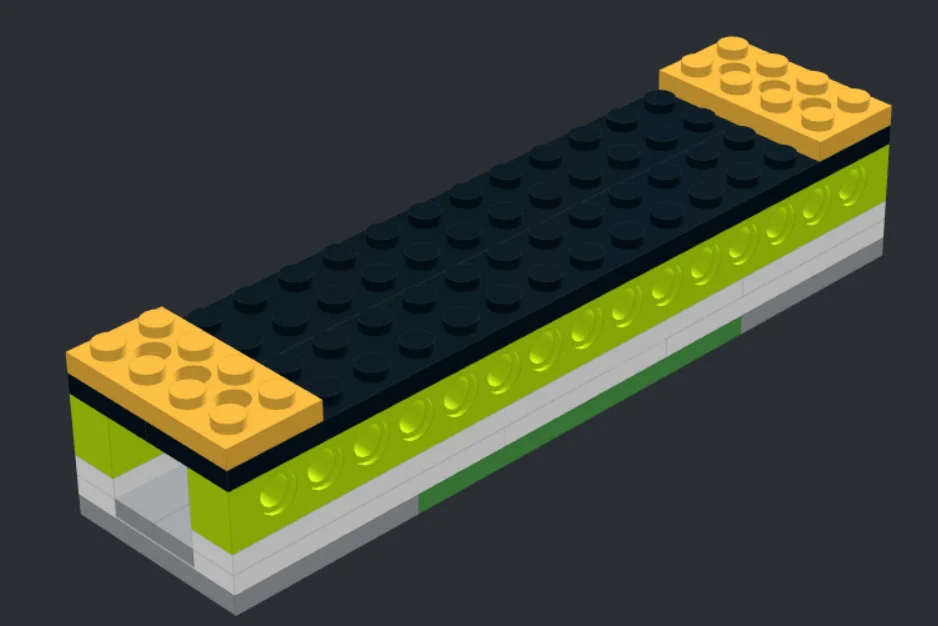

   搭建滑道、投放口和传感器，使物件每次经过相近位置。

4. 04

   分别测两种材料的近距读数；若重叠明显，改用高低不同的物件做距离分拣演示。

5. 05

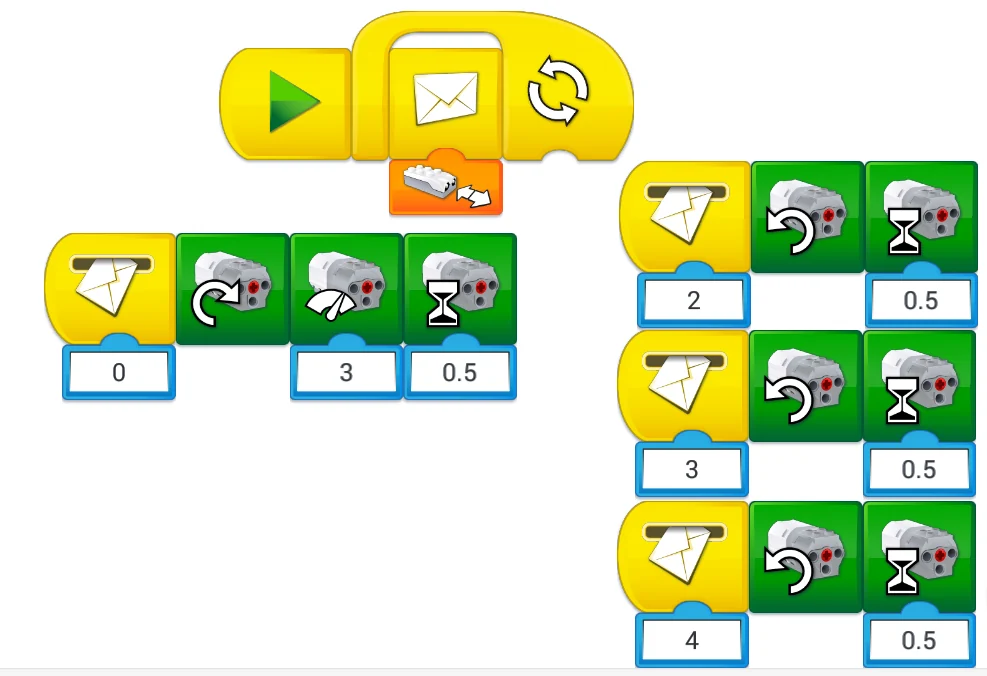

   设计不同读数对应不同马达方向的短时动作。

6. 06

   重复投放并记录误分情况，再调整判断范围。

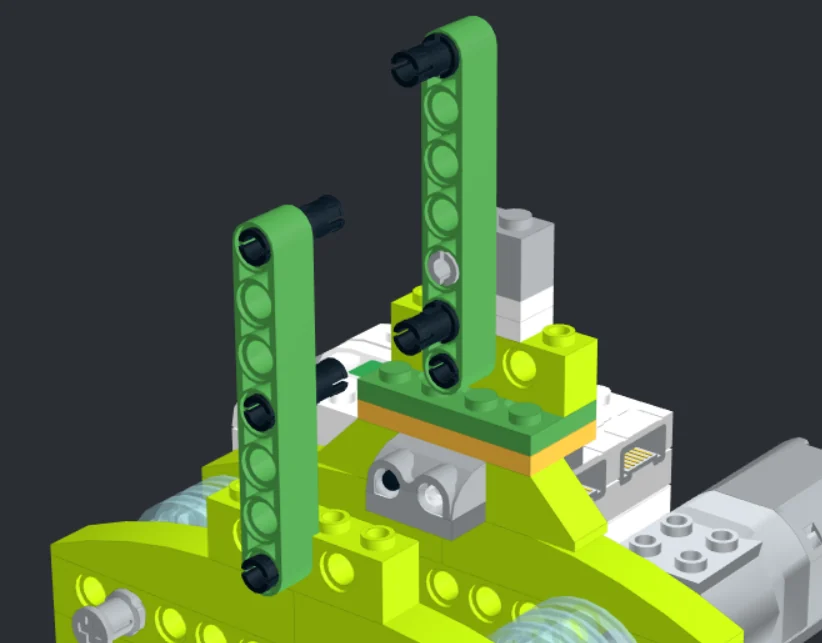

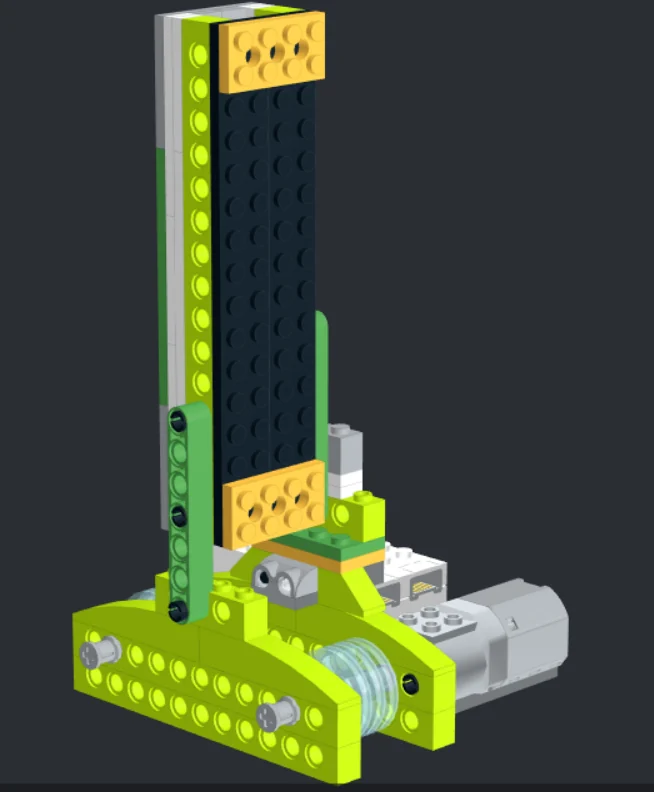

图片用于观察模型和零件连接；除非课程文字明确说明，图片排列不代表严格的搭建步骤。点开图片可查看大图。

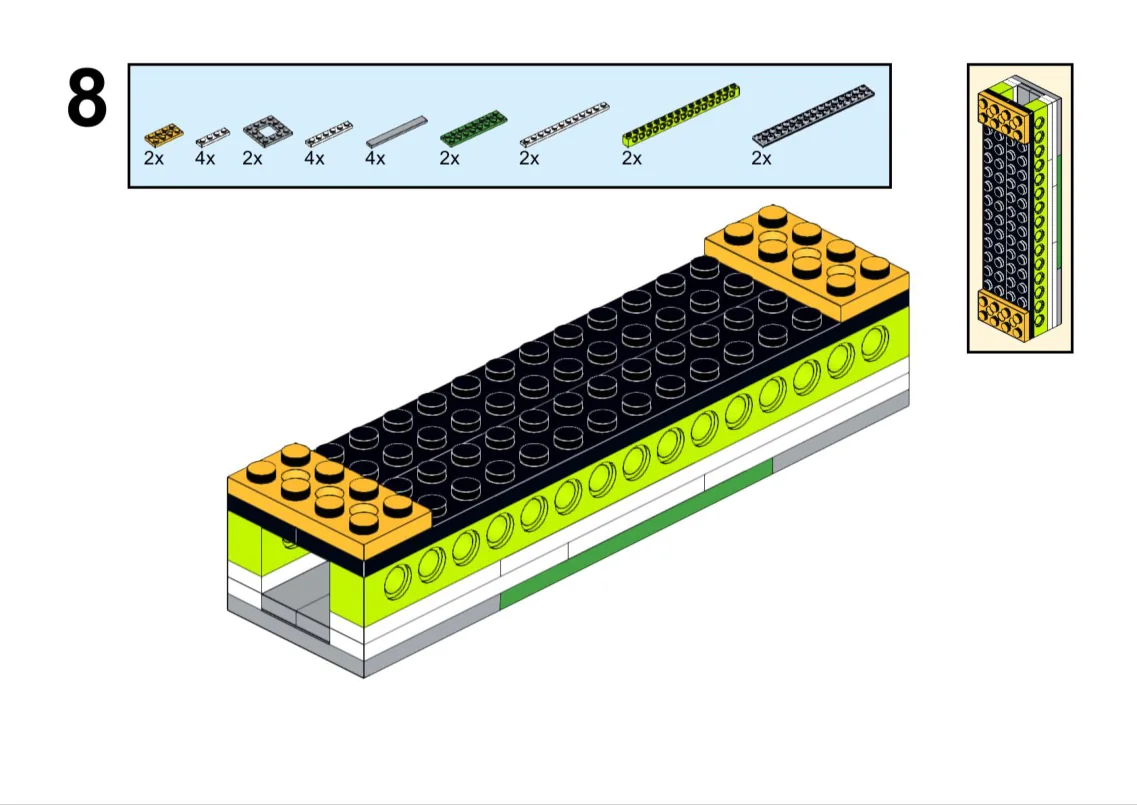

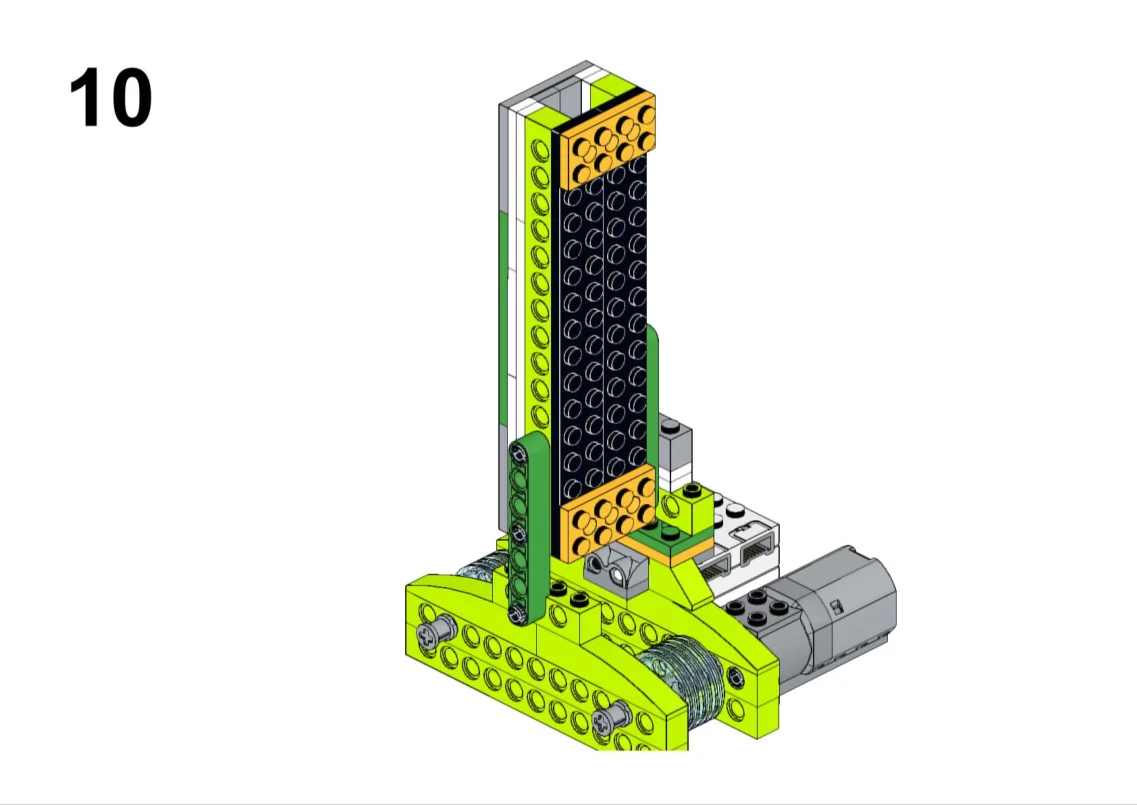

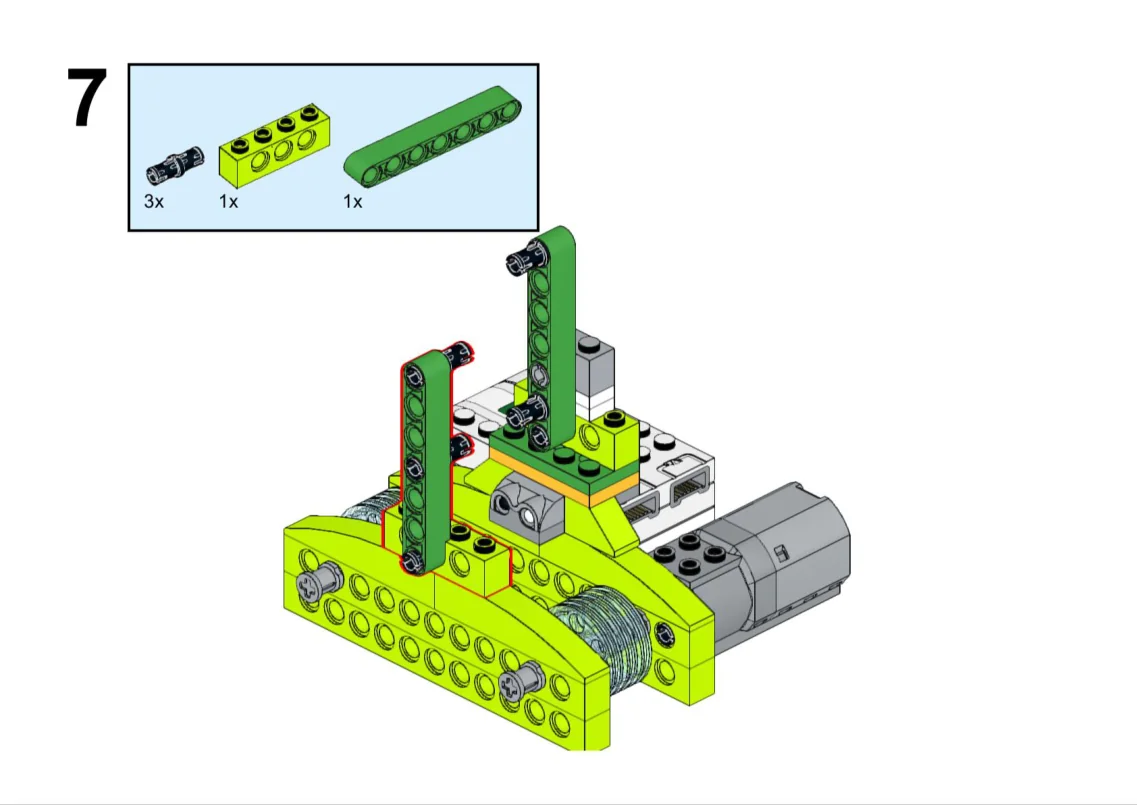

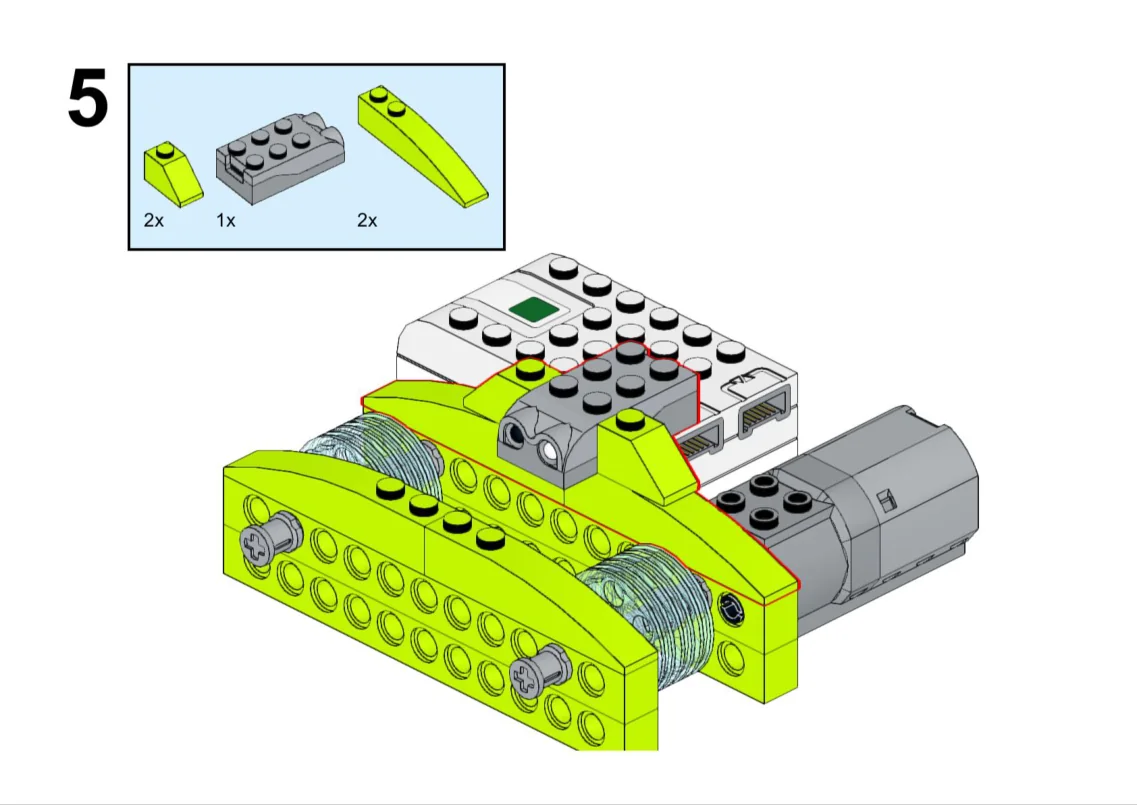

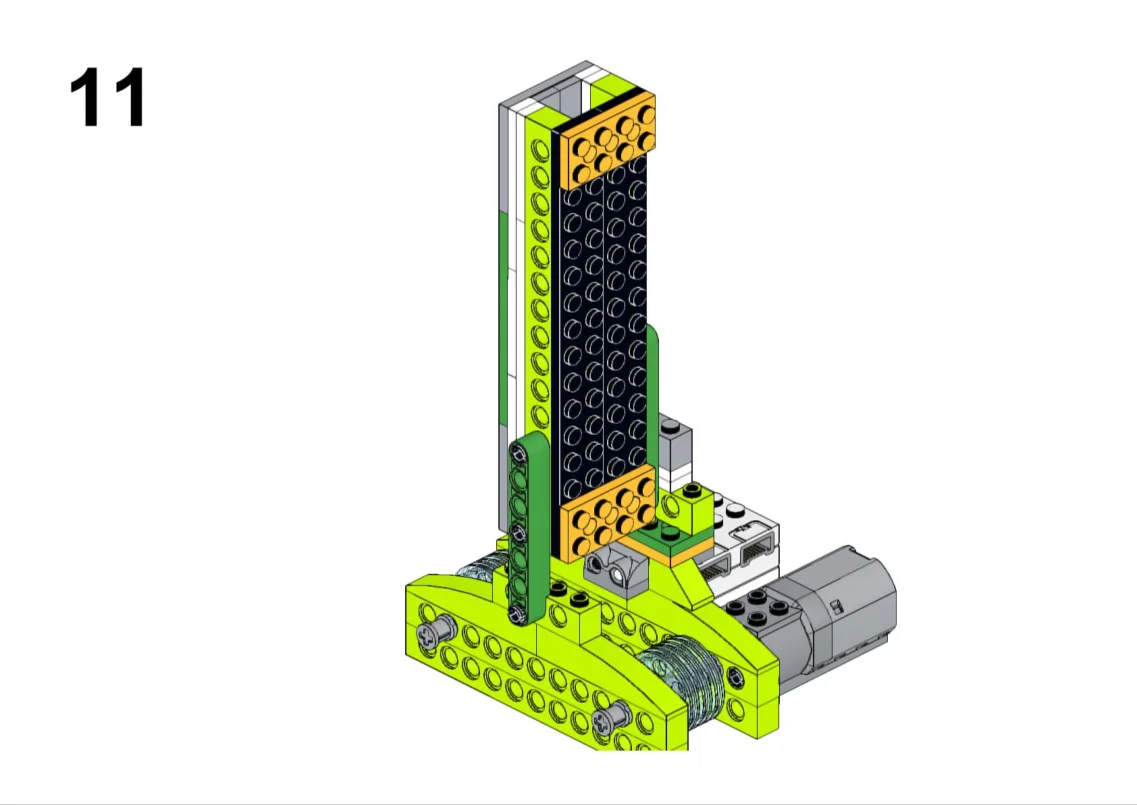

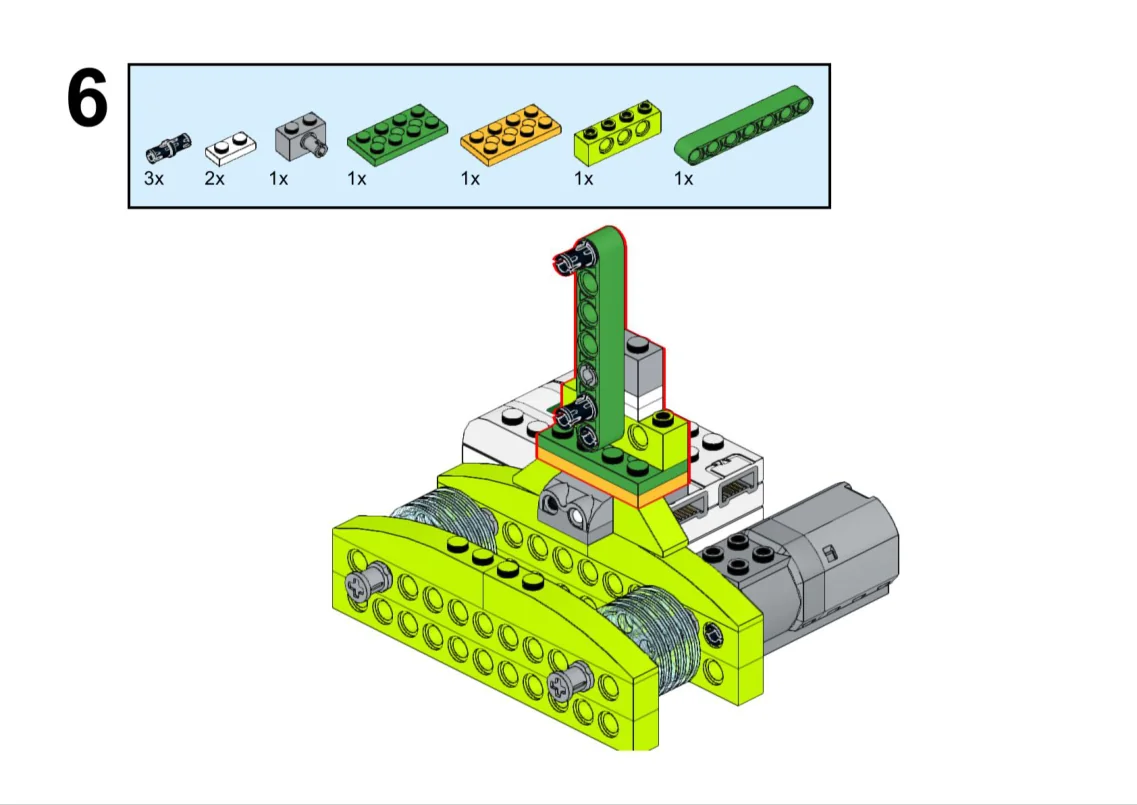

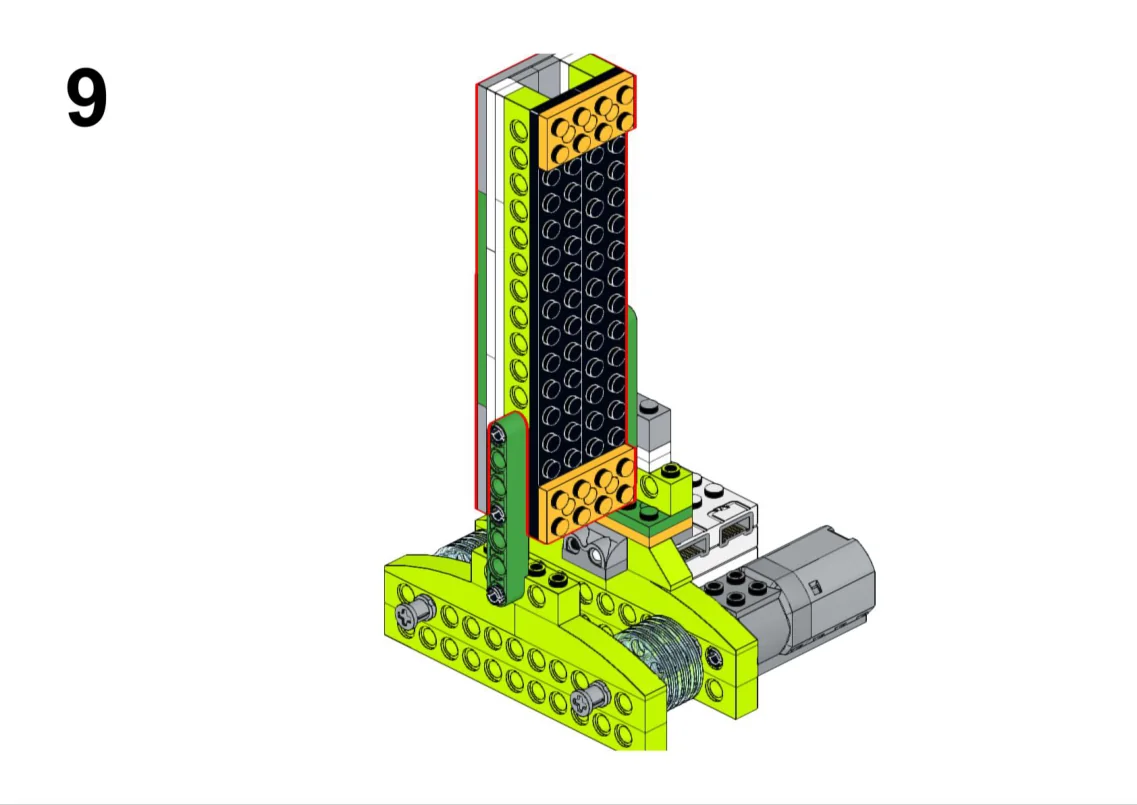

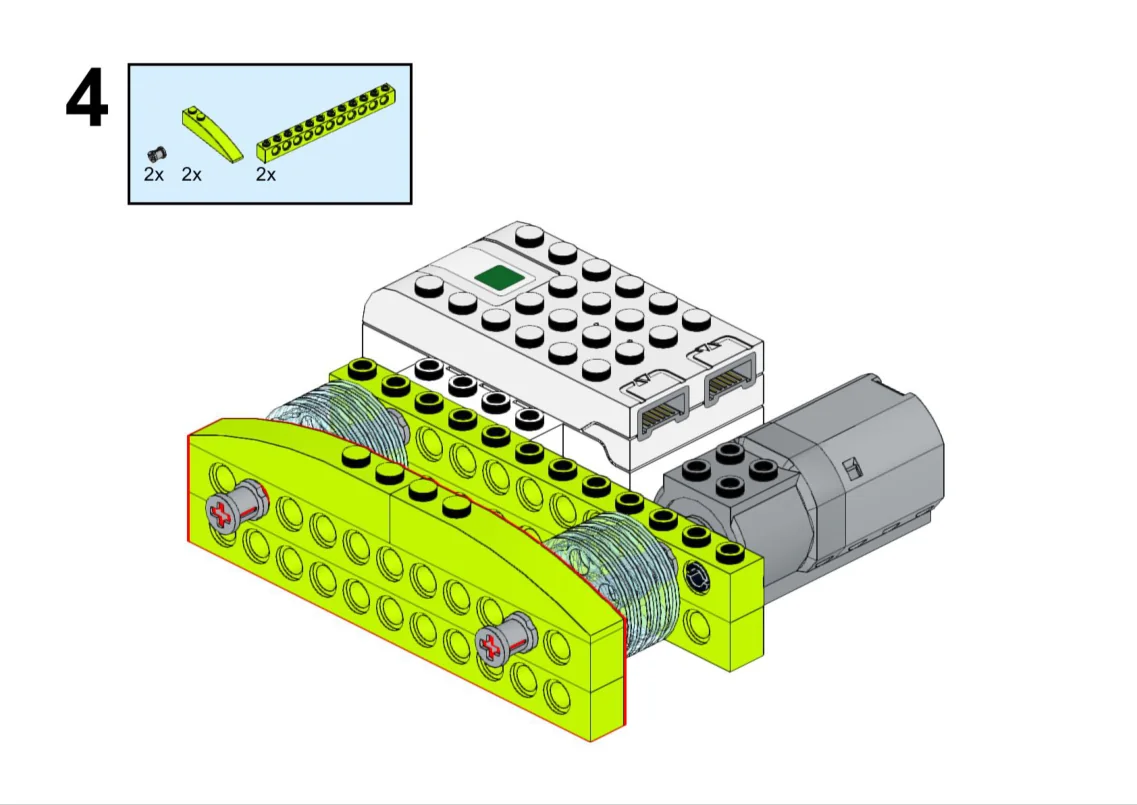

展开完整搭建图纸 11 页

图纸按原页顺序排列，点开单页可查看大图。
